Ogniwa pryzmatyczne LiFePO4 są obecnie najpopularniejszą baterią litową dla entuzjastów majsterkowania. Odkąd pojazdy elektryczne (EV) stały się coraz bardziej popularne, pryzmatyczne ogniwa LiFePO4 stopniowo stały się bardziej znajome i są wykorzystywane w bardziej różnych scenariuszach. Ale wydaje się, że niewiele osób zrozumie komórkę.
Co to są pryzmatyczne ogniwa LiFePO4?
W porównaniu z cylindrycznymi ogniwami LiFePO4, pryzmatyczne ogniwa LiFePO4 mają krótszą historię i stały się popularne dopiero w ostatnich latach. Podobnie jak nazwa, pryzmatyczne ogniwa LiFePO4 mają pryzmatyczny kształt i zawierają wszystkie materiały, które mają akumulatory LiFePO4, takie jak elektrolit, elektroda dodatnia LiFePO4 i elektroda węglowa ujemna. Kiedy te składniki przeprowadzają reakcje chemiczne, mogą zapewnić nam stały strumień elektryczności.
Budowa pryzmatycznych ogniw LiFePO4
Strukturę pryzmatycznych ogniw LiFePO4 można podzielić na strukturę wewnętrzną i strukturę zewnętrzną.
Struktura wewnętrzna
Zdjęcie: Elithion z Diyelectriccar.com
Wnętrze składa się z czterech części, elektrody dodatniej, elektrody ujemnej, elektrolitu i separatora. Wewnętrzna struktura pryzmatycznego ogniwa LiFePO4 przyjmuje konstrukcję laminowaną lub nawiniętą, aby zmaksymalizować magazynowanie energii. Materiał elektrody dodatniej wykorzystuje materiał LiFePO4 o strukturze oliwinu, podczas gdy materiał elektrody ujemnej wykorzystuje węgiel. Pomiędzy materiałami elektrody dodatniej i ujemnej znajduje się również warstwa separatora polimerowego. Ta warstwa separatora przepuszcza tylko jony litu, podczas gdy elektrony mogą przechodzić tylko przez obwód zewnętrzny. Transport, dlatego baterie mogą generować energię elektryczną.

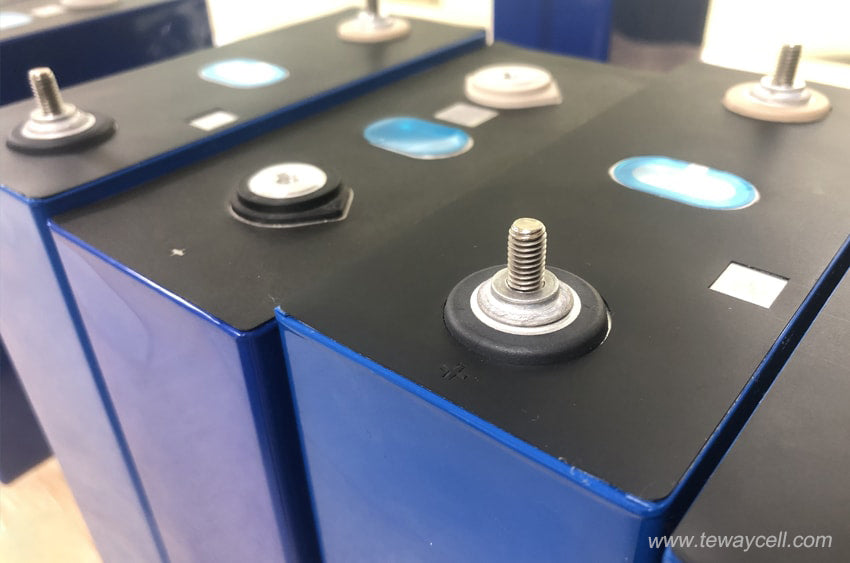

Struktura zewnętrzna
Zewnętrzna struktura pryzmatycznych ogniw LiFePO4 jest nieco inna niż zwykłych ogniw, ale całość jest taka sama. Ogniwo baterii zostanie zaprojektowane z aluminiową powłoką lub stalą nierdzewną, a na zewnątrz ogniwa znajdują się dwa porty okablowania, czyli elektroda dodatnia i elektroda ujemna, które są oznaczone „+” i „-” odpowiednio. Niektórzy producenci akumulatorów instalują dwa słupki w miejscu zacisku akumulatora, aby klienci mogli go lepiej wykorzystywać. Te dwa słupki nazywane są zaciskami baterii. Pomiędzy zewnętrznymi dodatnimi i ujemnymi elektrodami pryzmatycznych ogniw LiFePO4 znajduje się urządzenie o różnych kolorach, które nazywamy zaworem przeciwwybuchowym lub zaworem bezpieczeństwa. Chociaż bateria LiFePO4 jest bardzo bezpieczną baterią, nadal konieczne jest istnienie zaworu przeciwwybuchowego, który może zapobiec rzadkim wypadkom.
Ponadto będzie jedna rzecz, co do której wiele osób ma wątpliwości, co to jest niebieska lub inna kolorowa folia owinięta wokół wielu ogniw LiFePO4? W rzeczywistości ta folia jest materiałem, który może zapobiegać porażeniu prądem, czyli warstwą izolacyjną, która może dobrze zapobiegać niektórym wypadkom. Ponadto niektórzy producenci baterii używają obudowy baterii do owinięcia ogniw baterii, takiej jak CALB. Niezależnie od tego, czy używana jest folia, czy obudowa baterii, jest to korzystne dla producenta baterii i klienta.v
Ponadto istnieje akcesorium o nazwie Szyny, który jest narzędziem łączącym do łączenia dwóch ogniw podczas montażu pakietu akumulatorów. Są też podkładki, nakrętki itp., które można podłączyć do kompletnego zestawu akumulatorów, tych prostych małych akcesoriów nie można pominąć.

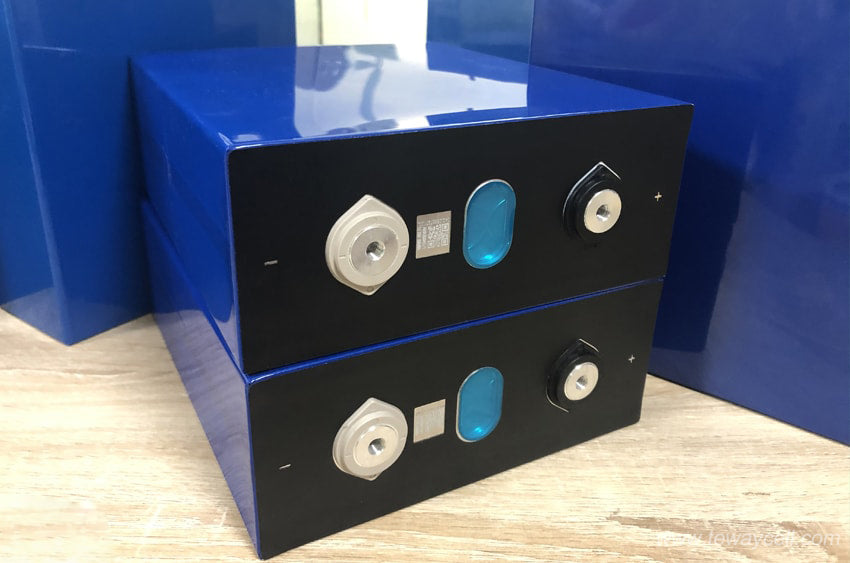

Zalety pryzmatycznych ogniw LiFePO4
W porównaniu z cylindrycznymi ogniwami LiFePO4 wydaje się, że pryzmatyczne ogniwa LiFePO4 są bardziej odpowiednie dla ogólnych klientów. Baterie pryzmatyczne LiFePO4 będą miały stosunkowo wysoki gęstość energii i większa odporność na przeładowanie i nadmierne rozładowanie, są lżejsze i mają kwadratowy kształt, który pozwala uzyskać więcej energii na ograniczonej przestrzeni, natomiast dla hobbystów DIY Dla tych, największą zaletą jest to, że energia pojedynczej komórki jest bardzo duża. Obecnie pojemność niektórych popularnych ogniw LiFePO4 może sięgać ponad 300 Ah, co oznacza, że majsterkowanie jest wygodniejsze i łatwiej jest osiągnąć dużą pojemność systemu.
Kolejną bardzo ważną kwestią jest to, że prawie każdy producent baterii prowadzi obecnie badania i rozwój baterii pryzmatycznych, ponieważ historia baterii pryzmatycznych jest w rzeczywistości stosunkowo krótka, co oznacza, że jest dużo miejsca na rozwój. Baterie pryzmatyczne ewoluują, co jest bardzo ważną zaletą.
Streszczenie
Pryzmatyczne ogniwa LiFePO4 stają się coraz bardziej popularne i są stopniowo stosowane w wielu dziedzinach, takich jak domowe magazyny energii, stacje bazowe sygnału, łodzie morskie, pojazdy kempingowe itp. Wystarczającą pojemność i doskonałą wydajność dostrzega coraz więcej osób, ale przy stosowaniu pryzmatycznych ogniw LiFePO4 bardzo ważne jest również ich dobre zrozumienie.
